燃氣行業管網SCADA系統工控安全解決方案：

一、城市燃氣管網SCADA系統

城市燃氣廣泛應用于居民生活、工商業、發電、交通運輸、分布式能源等多個領域，是城市發展不可或缺的重要能源。同時，城市燃氣的輸配系統是城市基礎設施建設的重要組成部分，是城市現代化的重要標志之一。近年來，隨著長輸管線、省級管線以及城市管道的大量建設，管道燃氣已經成為城市燃氣消費中最重要的運輸和消費形式。

1、城市燃氣系統

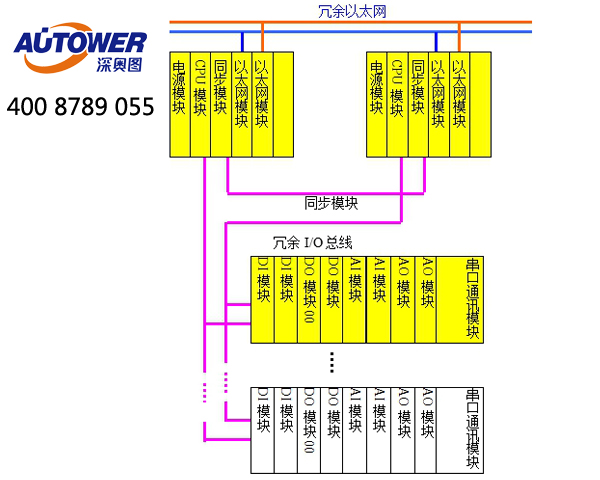

目前，隨著現代計算機技術和自動化技術在管道燃氣行業的廣泛應用，城市燃氣企業建立起了相應的城市燃氣管網SCADA系統，實現對燃氣傳輸管線、燃氣輸氣場站、燃氣儲備站的遠程管理、集中控制、數據自動實時采集、事故報警、參數調整、氣量調節等管理功能，降低了管理成本和生產風險，節省了人力資源。大多數的城市燃氣企業采用SCADA系統，集合PLC和RTU等控制設備，操作人員在調度控制中心通過SCADA系統可完成對燃氣輸配系統的監控和運行管理。

2、門站

門站是城鎮燃氣輸配系統的重要設施，是輸配氣系統的起點和總樞紐。其作用是接受長輸管道（或氣源廠）來氣，并根據需要進行除塵、調壓、計量、加臭、質量檢測后，送入城鎮燃氣輸配管網分配給各級用戶或直接送大用戶。門站系統主要包括凈化系統、調壓系統、計量系統、加臭系統、質量檢測、和站控系統。燃氣在管道內長距離輸送后，其主要雜質為腐蝕產物和鐵屑粉末，為了保證設備和儀表的正常工作并保護其不被損壞，必須除去固體雜質，凈化系統的旋風分離器是該系統的核心設備，其主要功能為盡可能除去輸送介質氣體中攜帶的固體顆粒雜質和液滴，達到氣固液分離，以保證管道及設備的正常運行。

3、調壓站

調壓站在城市燃氣管網系統中是用來調節和穩定管網壓力的設施。通常是由入口緊急切斷閥（ESD閥）、超聲波流量計、粗過濾器（旋風分離器）、精過濾器（凝聚式過濾器）、增壓機、電加熱器和集污筒組成。其中ESD保護系統是調壓站重要的安全保護系統，其作用是實現與上游管道的電絕緣、火災、嚴重泄漏等緊急事故時的緊急切斷，關斷時間<3秒，執行機構有氣動型，和氣液聯動型，一般配置絕緣接頭以實現調壓站和上游管線的電絕緣。

4、閥室

閥室大多分布在一些野外、山里或者戈壁無人區等區域，主要是用于管道的分節管控。閥室的核心器件為關斷閥。當管道發生泄露時，閥室控制系統會關掉泄露節段兩端的閥門，減少漏油漏氣量。在維修管道時，閥室控制系統會關閉兩個閥室的閥門，閥門關閉后進行分段維修。閥室還有一些監控設備，比如壓力表，通訊設備等，該監控設備主要作用為監控管道的運行狀態。

SCADA系統能夠可以對燃氣行業的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能。這樣便可以讓管理人員及時了解情況，并可以通過燃氣行業工控系統安全問題，制定解決方案，有利于燃氣企業建立工控系統安全保障體系，大大增強了對燃氣的安全風險防范能力，有效促進了工控系統安全、穩定地運行。除了燃氣行業，在其他行業SCADA系統也能做到統一管理及報警。但是網絡系統安全這一塊，還是需要做好的，以防違規數據訪問，泄露數據。
