裝車系統（定量裝車控制系統）廣泛應用于甲醇、成品油、液化氣等液態化工產品的全自動定量裝車控制。在傳統的裝車系統設計中，經常采用單鶴位定量灌裝業務模式，針對該業務模式存在不足之處，深圳市奧圖威爾科技有限公司提出多個鶴位公用管道泵，通過變頻器調整管道壓力的新型定量裝車灌裝業務模式，經過多家大型成品油、甲醇生產企業的實際應用取得良好的效果，具有很大推廣價值。

裝車系統的控制電路設計（定量裝車控制系統廠家）

　　在多個鶴位公用管道泵的裝車系統設計中，每個鶴位采用批控儀作為定量灌裝的控制設備，一臺體積流量計或者質量流量計檢測管道內物料的流量，一臺鉑熱電阻檢測物料溫度，一臺裝車控制閥，這些配置與單鶴位定量灌裝業務模式完全相當，在主管道上安裝一臺或者兩臺管道泵為所有鶴位提供裝車動力，同時在主管道上安裝壓力變容器，系統采用變頻器控制管道泵電機，壓力變容器采集壓力數據，以4-20ma信號傳遞給變頻器，利用變頻器的PID控制功能實現恒壓灌裝，既保證精度又保證速度。

　　在多個鶴位中有任一個鶴位需要灌裝時，批控儀提供一個開關量信號給變頻器，變頻器驅動管道泵電機，為裝車提高合適的壓力；一旦沒有任何鶴位需要裝車，則變頻器自動關閉管道泵電機，防止管道壓力過大。為了增加系統的可靠性，可以采用兩臺管道泵，自動進行故障切換。

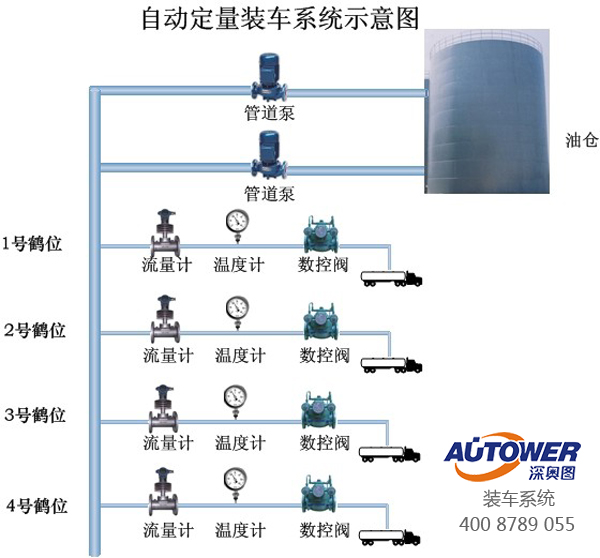

如下圖：

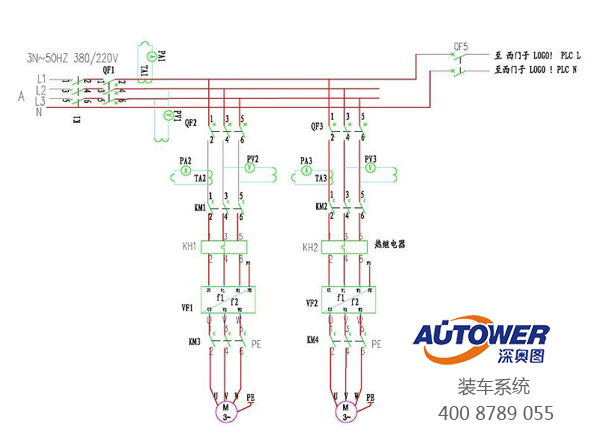

　　采用上述多個鶴位公用管道泵的裝車系統，其管道泵的電機主回路和控制電路需要重新設計。其變頻器的主回路如下圖：

變頻器VF1 VF2分別對管道泵進行變頻控制。

　　因為存在多個鶴位，每個鶴位對應的一個批控儀，批控儀的電機開?？刂菩盘枱o法直接接入到變頻器中，而且需要考慮兩個管道泵的自動故障切換，緊急停車等控制功能。需要采用PLC對批控儀的開停信號、緊急停車按鈕、變頻器故障信號進行邏輯運算后，由PLC控制變頻器。

　　自動化裝車系統改造去哪里?95%的人選擇深奧圖。裝車控制系統首選定量裝車控制系統廠家（Autower）深奧圖，其自動化提供：

　　1.集成式油庫定量裝車及安全監控聯鎖控制系統

　　2.集散式IC卡汽車定量裝車系統

　　3.集中式IC卡火車定量裝車系統

　　4.一卡通定量付油控制軟件(油庫付油操作指南)

　　深圳市奧圖威爾科技有限公司自動化系統是國內專業從事定量裝車控制儀技術開發及產品生產的高新企業，提供專業的裝車系統的控制電路設計、裝車系統成套解決方案及定量裝車系統改造升級與維護服務!裝車控制系統選購咨詢電話:4008789055
